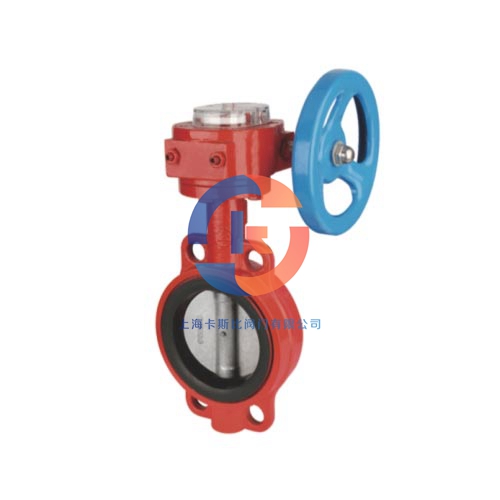

信號蝶閥怎么接線？

作者：上海松夏減震器有????來源：上海松夏????發布時間：2023-02-13 10:37????瀏覽量：

信號蝶閥適用于石油、化工、食品、藥業、造紙、水電、船舶、給排水、冶煉、能源等系統的管道。可用作各種腐蝕性與非腐蝕性物質、液態、半流體和固態粉末管道和器皿上的調整和節流裝置。特別適用于高層建筑消防系統及其他需要顯示閘閥啟閉狀態的管道系統。那么信號蝶閥該如何接線呢，小編下面帶大家來看看吧。

信號蝶閥的接線方法:

1.開啟電氣開關箱的蓋子，將電纜的芯線按照電氣控制要求連接到相應的端子上，密封電纜入口，同時固定電纜，避免電纜連接受到外力破壞。

2.當閘閥處在“全閉”位置時，順時針旋轉下關掉凸輪，使凸輪恰好遇到微動開關(能聽到咔嗒聲)，隨后扭緊凸輪上的螺絲，固定凸輪。

3.當閘閥處在“全開”位置時，逆時針旋轉上部打開凸輪，并以與上述同樣的方式調整打開凸輪。

4.調節定位螺絲。當閘閥處在“全閉”或“全開”位置時，定位螺絲不應恰好壓在蝸輪的定位平面上，而應留有一定的間隙，隨后扭緊定位螺絲上的防松螺母。

5.蓋上電氣開關盒蓋。當閘閥處在“全閉”位置時，使開度指示儀的指針指向刻度盤上的“0”刻度，并擰緊螺絲固定指針。

信號蝶閥的工作原理:

2.轉動蝸輪傳動裝置的手輪，使蝶板開閉，調節流量。

3.蝸輪齒輪箱含有兩種類型的微動開關:

A.齒輪箱里有2個微動開關，開和關，分別在閘閥全開和全關時動作，開啟控制室內的“閘閥開”和“閘閥關”顯示燈，精確顯示閥門的開和關狀態。

B.齒輪箱內配有一個方向微動開關(蝶板在0時完全關掉)。當?shù)逄幵?~40°位置時，支持微動開關導出閘閥關閉信號；當?shù)逄幵?0°~90°位置時，另一對常閉閥可導出開閥信號。微動開關的凸輪可以調節，以顯示蝶板的不同位置。

以上就是《信號蝶閥怎么接線？》的所有知識內容了，想了解更多閥門知識，請關注卡斯比閥門官方網站。

上海卡斯比閥門有限公司擁有集科研、設計制造、銷售服務于一體的綜合性企業。主要產品：閘閥，截止閥，止回閥，安全閥，疏水閥，隔膜閥，減壓閥，球閥，柱塞閥，蝶閥，防爆閥門，電動閥門，氣動閥門，水力控制閥，化工通用閥門等，閥門可采用手動、電動、齒輪傳動、氣動等各種驅動裝置。咨詢電話：17317980153（微信同號）
